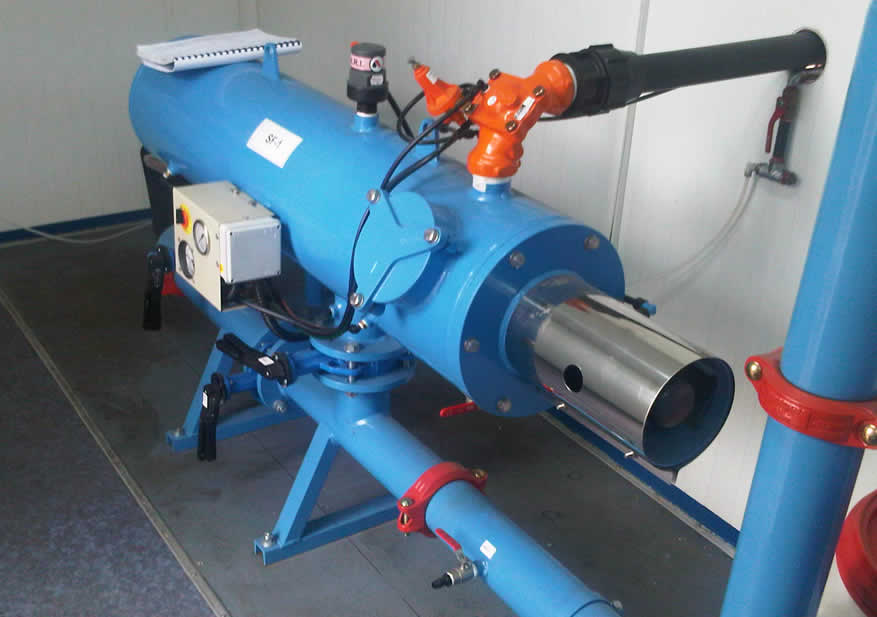

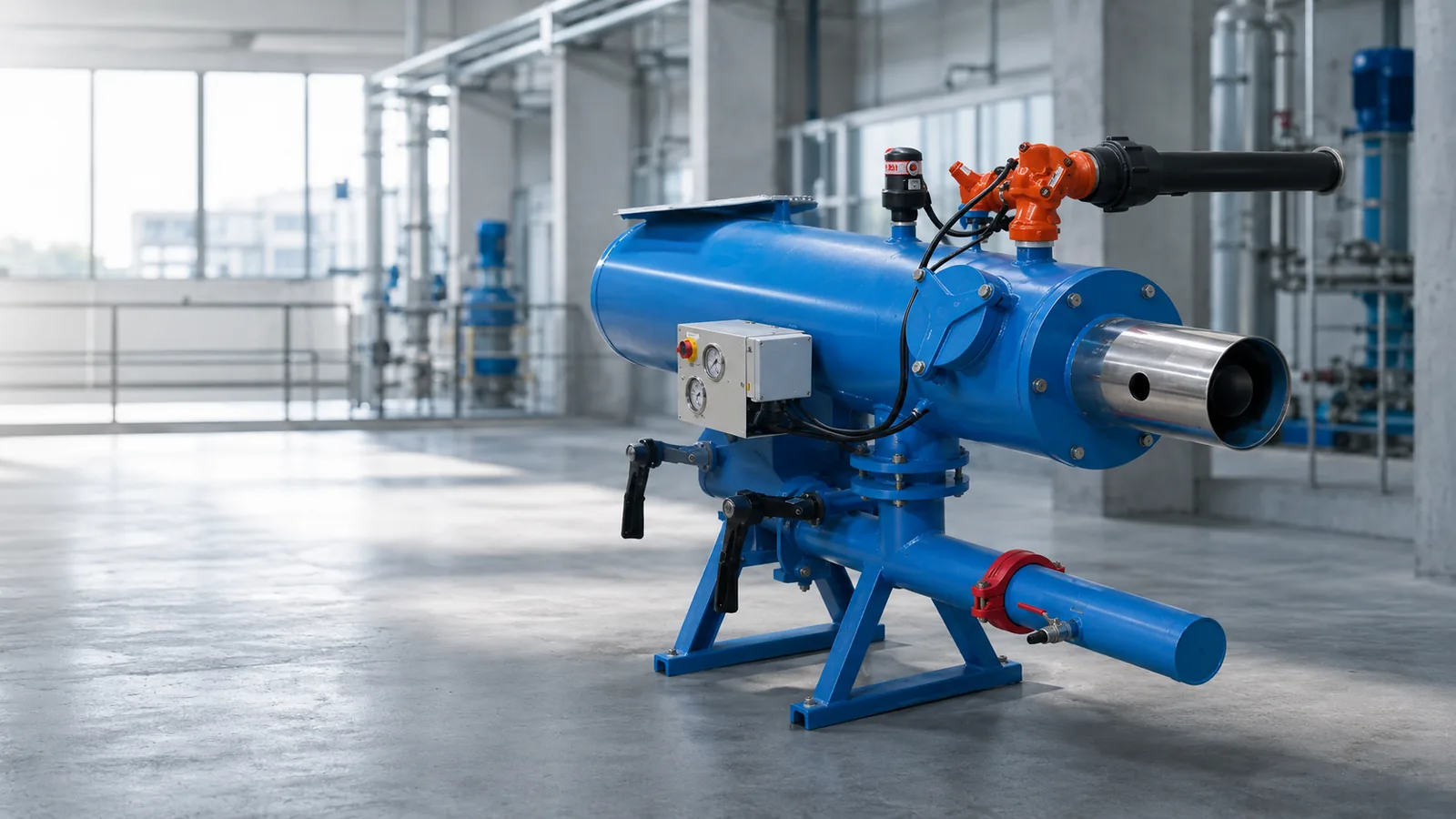

Filtro autolimpiante hidráulico para filtración continua de agua
Limpieza automática accionada por la presión diferencial del propio proceso — sin energía eléctrica externa. Para instalaciones remotas, agua de proceso, sistemas de enfriamiento y pretratamiento de ósmosis inversa. Caudales de 1 a 1.600 m³/h por unidad.
Cómo funciona el filtro hidráulico
El agua ingresa al filtro y pasa primero por una rejilla gruesa de pre-filtración que retiene las partículas grandes y protege el tamiz fino. Luego fluye a través del tamiz fino donde los sólidos quedan retenidos en la superficie interior. El agua filtrada sale hacia el proceso sin interrupción.
El mecanismo de limpieza opera exclusivamente con la presión diferencial del fluido de proceso — sin energía eléctrica externa. A medida que los sólidos se acumulan en el tamiz, la pérdida de carga entre entrada y salida aumenta. Cuando alcanza el valor predeterminado (típicamente 0,5 bar), las válvulas de drenaje se abren automáticamente y el colector entra en funcionamiento.
Las boquillas de succión puntual del colector recorren la rejilla en movimiento circular, generando una potente fuerza de aspiración por diferencia de presión. Las impurezas son extraídas a través de las boquillas y drenadas por la purga. Una vez completado el barrido de toda la superficie del tamiz, las válvulas se cierran y el ciclo de filtración normal se reanuda.
Limpieza automática por diferencial de presión
Activación del ciclo
- Cuando la pérdida de carga entre entrada y salida supera el valor predeterminado, el ciclo inicia automáticamente
- Las válvulas de drenaje se abren: la diferencia de presión entre el proceso y la purga acciona el colector
- No requiere señal eléctrica — el automatismo es puramente hidráulico
- El caudal de proceso filtrado continúa sin interrupción durante todo el ciclo
Datos técnicos originales
- Caudal: 1 a 1.600 m³/h por unidad
- Rejilla de acero inoxidable AISI 316
- Cuerpo disponible en acero al carbono, acero inoxidable y otros materiales
- Tamiz: 20 a 3.000 µm
- Reduce el caudal de purga en comparación con retrolavado convencional
Video del equipo
Filtro autolimpiante hidráulico en operación
Aplicaciones industriales
Agua de proceso industrial
- Filtración continua en líneas de producción
- Agua de procesos con sólidos de concentración variable
- Pretratamiento en sistemas de ósmosis inversa
Enfriamiento y refrigeración
- Torres de enfriamiento — circuitos cerrados y abiertos
- Agua de refrigeración en instalaciones industriales
- Protección de intercambiadores de calor
Instalaciones sin electricidad
- Zonas remotas sin suministro eléctrico
- Instalaciones con riesgo de explosión donde se requiere cero electricidad
- Sistemas auxiliares donde simplificar el cableado es prioritario
Otros fluidos
- Solventes y reactivos industriales
- Fluidos apto para contacto con agua potable según materiales
- Agua de reutilización y sistemas de reúso

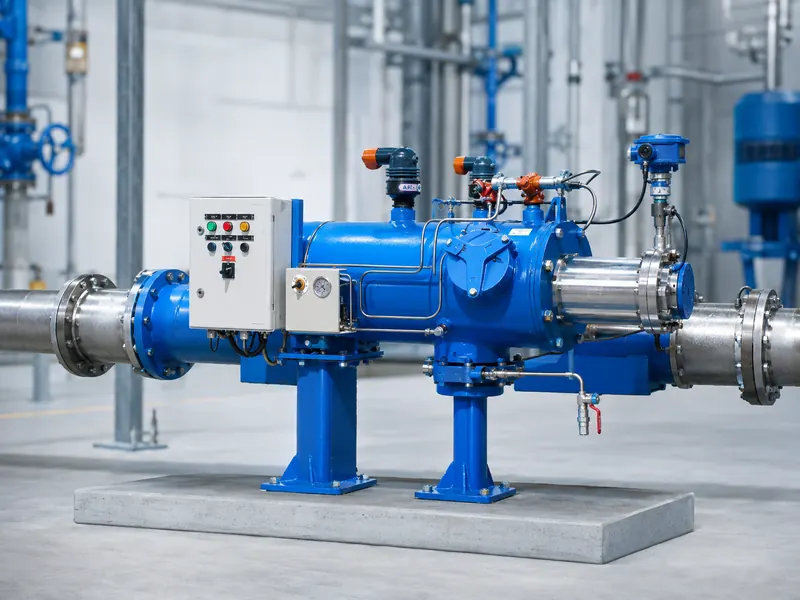

Hidráulico vs. eléctrico — cuándo elegir cada modelo
Misma tecnología de filtración, distinto mecanismo de accionamiento. La elección depende de las condiciones de instalación.
| Variable | Este equipo | Alternativa |
|---|---|---|
| Energía eléctrica requerida | No — totalmente hidráulico | Sí — motor y PLC |
| Instalaciones remotas o sin electricidad | ✓ Ideal | No aplicable |
| Carga de sólidos variable o alta | Moderado — accionado solo por ΔP | ✓ Óptimo — PLC adapta la frecuencia |
| Modo de limpieza continua | No disponible | ✓ Disponible |
| Integración a sistema de control | Señales básicas | Señales digitales / integración a tablero Consultar |
| Complejidad de instalación | ✓ Menor — sin componentes eléctricos | Requiere tablero y alimentación |
| Presión mínima de proceso | Requiere presión suficiente para accionar purga | Sin requisito — motor independiente |
Ventajas operativas del modelo hidráulico
Cero electricidad en la instalación
Sin tablero eléctrico ni cableado, con menor intervención sobre componentes electrónicos. Alternativa simple cuando no hay electricidad disponible.
Operación continua sin paradas
El caudal filtrado no se interrumpe durante el ciclo de limpieza. Elimina las pérdidas asociadas a la limpieza manual.
Automatismo puramente mecánico
La activación por diferencial de presión es robusta y confiable. Sin componentes electrónicos que fallen por humedad, vibración o condiciones adversas.
Amplio rango de caudal
Caudales de 1 a 1.600 m³/h por unidad. Para caudales mayores se instalan baterías de filtros en paralelo.
Protección de equipos aguas abajo
Bombas, intercambiadores, válvulas y membranas reciben agua filtrada de forma permanente.
Materiales versátiles
Cuerpo disponible en acero al carbono, inoxidable u otros materiales según el fluido y la agresividad química del proceso.
Datos técnicos para cotizar
| Variable | Rango / Opciones | Criterio |
|---|---|---|
| Caudal de diseño | 1 a 1.600 m³/h por unidad | Definir nominal y pico; para mayor caudal: baterías en paralelo |
| Micronaje del tamiz | 20 a 3.000 µm | Según tamaño de sólido a retener y equipo a proteger |
| Presión de operación | Consultar por modelo | Requiere diferencial mínimo para accionar la purga Consultar |
| Temperatura del fluido | Consultar por modelo | según fluido, material y condiciones de operación |
| Material del cuerpo | Acero carbonado / AISI 304 / AISI 316 | AISI 316 para fluidos con cloruros o agresividad media-alta |
| Material del tamiz | AISI 316 estándar | Verificar compatibilidad con el fluido |
| Tipo de sólido | Arena, orgánicos, finos minerales | Sólidos fibrosos y muy adhesivos pueden requerir modelo brush |
| Concentración de sólidos | mg/L — normal y pico | Alta concentración variable → evaluar modelo eléctrico |
| Orientación | Horizontal / Vertical | Definir según espacio y dirección del caudal |
Dimensionar filtro autolimpiante hidráulico
Infórmenos caudal, tipo de fluido, micronaje requerido, presión disponible y condiciones de instalación.
